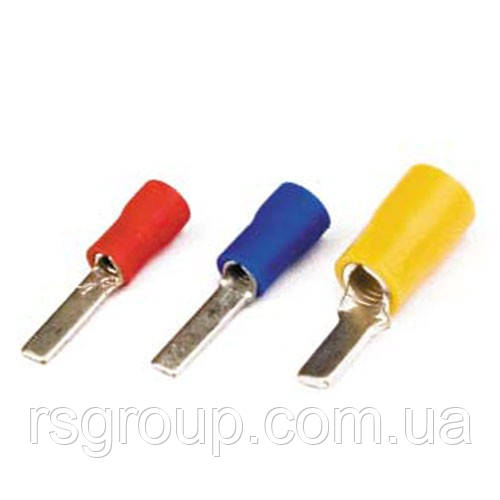

Наконечник штирьовий плоский DBV 1,25-14 (0,5-1,5/14) 100 шт.

103,60 ₴/упаковка

Мінімальна сума замовлення на сайті — 500 грн

  • В наявності
Наконечник штирьовий плоский DBV 1,25-14 (0,5-1,5/14) 100 шт.
Наконечник штирьовий плоский DBV 1,25-14 (0,5-1,5/14) 100 шт.В наявності
103,60 ₴/упаковка
+380675741101
  • +380 (67) 574-11-01
    KYIVSTAR
+380675741101
  • +380 (67) 574-11-01
    KYIVSTAR
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Тип наконечника: штирьовий (штифтовий) плоский з ізоляцією.

Призначення: для окінцювання багатодротяних мідних провідників і їх приєднання до електротехнічним пристроїв з контактними групами, обладнаними притискними пластинами.

НЕ рекомендується застосовувати штирьові плоскі наконечники в контактних групах пристроїв, в яких фіксація наконечника здійснюється за рахунок його притискання торцевою поверхнею гвинта, а не притискною пластиною.

Сертифікація в Україні: добровільна сертифікація згідно вимог ДСТУ EN 60947-1.

Метод монтажу: обпресовування (обтискається тільки хвостовий фланець наконечника).

Температура експлуатації: від -40 до +80 С°.

Напруга номінальна: 400В.

  • Кожен штирьовий наконечник DBV розрахований на діапазон перерізів проводів, що дозволяє використовувати менше номіналів наконечників для окінцювання провідників всіх перерізів від 0,5 до 6 мм².
  • Штифтові наконечники плоскі мають контактну частину в формі довгої прямокутної площинки, яка при фіксації в контактній групі з притискними пластинами, збільшує площу контакту.
  • Ізольований наконечник DBV має колір ізоляції згідно міжнародної системи кольорового маркування діапазонів номінальних перерізів провідників. Кожен діапазон позначається своїм кольором.
  • Металева частина наконечника має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресування.
  • Пластикові фланці наконечників виготовлені з досить міцного і пластичного матеріалу. Обпресовування проводиться поверх пластикового фланця, який при цьому деформується, але зберігає свою цілісність і міцно тримається на наконечнику.
  • Металева частина, виготовлена ​​з латуні, забезпечує наконечнику більшу стійкість до згинання.

Найменування Діапазон
перерізу (мм²)
Ød,
(мм)
L,
(мм)
L₁,
(мм)
W,
(мм)
DBV 1,25-10 0,5-1,5 1.7 20 10 2.4
DBV 1,25-11 0,5-1,5 1.7 21 11 2.4
DBV 1,25-14 0,5-1,5 1.7 24 14 2.4
DBV 1,25-18 0,5-1,5 1.7 28 18 2.4
DBV 2-10 1,5-2,5 2.3 20 10 2.8
DBV 2-14 1,5-2,5 2.3 24 14 2.8
DBV 2-18 1,5-2,5 2.3 28 18 2.8
DBV 5,5-10 4-6 3.4 23 10 2.9
DBV 5,5-14 4-6 3.4 27 14 4.5
DBV 5,5-18 4-6 3.4 31 18 4.5
Характеристики
Основні
ВиробникRS Group Company
Країна виробникКитай
Тип елемента кріплення кабелюНакінечник для кабелю
Наявність ізоляціїТак
Довжина14 мм
Матеріал виробуЛатунь
Тип накінечникаШтир
КонструкціяПряма
Спосіб монтажуОпресовування
Кількість отворів для кріплення1
Перетин проводів, що підключаються1.25 кв.мм
Кількість в упаковці100 шт.
