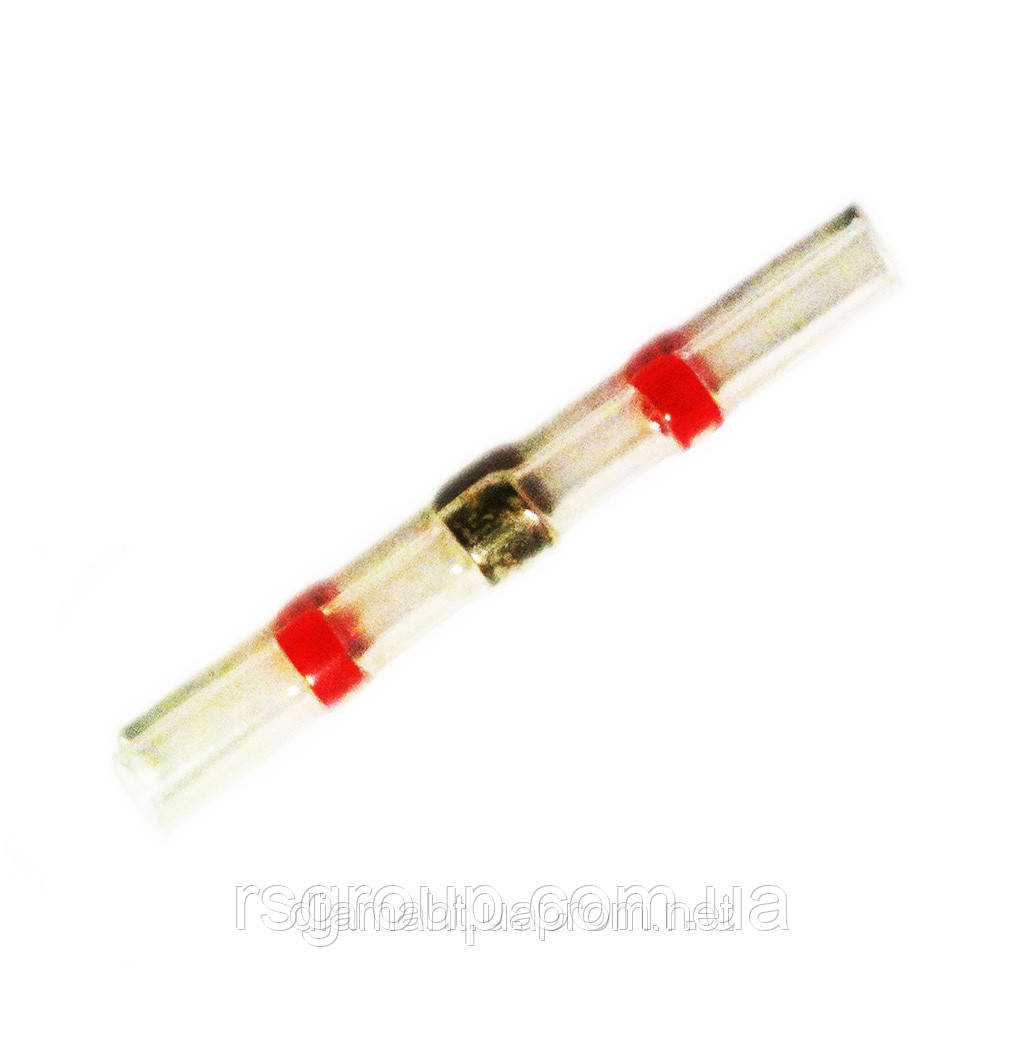

Термоусмоктована гільза з оловом CB-02 0,5-1,5 мм2

Термоусмоктована гільза з оловом CB-02

Технічні характеристики:

• Робочий діапазон температур — 55 °C~+125 °C
• Діапазон температур зсідання 80 °C-180 °C
• Початкова температура плавки припою 160°C
• Усадка гільзи 2:1 Ступінь захисту IP67
• Внутрішній діаметр (до зсідання) а, мм 2,7±0,2
• Товщина стінки (до зсідання) b, мм 0,40 ±0,15
• Внутрішній діаметр (після зсідання) а, мм 1,5±0,2
• Товщина стінки (після зсідання) b, мм 0,60±0,15
• Внутрішній діаметр (кільце припою) з, мм 2,8±0,1
• Товщина стінки (кільце припою) d, мм 0,55 ±0,15
• Ширина кільця (кільце припоя) — 3,0 ±0,1
• Перерізи кабелю, мм2 0,5-1,0 L, мм 40±1,5

Термоутворювана сполучна гільза з вузлом точкового паяння.

Складається з полівінілініден-флуоридної (PVDF, Kynar®) термоуживної оболонки з внутрішньою вставкою у формі олов'яного кільця.

Усі компоненти гільзи екологічно безпечні в застосуванні.

Ідеальний інструмент для з'єднання контаків, схильних до тривалого впливу зовнішнього вологого середовища.

• Прозора оболонка для полегшення перевірки місця спаяння
• Висока якість
• Застосована для напруги до 1 кВ
• Забезпечує гарну ізоляцію, повторює рельєф провідників
• Наявність спеціальних термопластичних кілочок з обох кінців гільзи забезпечує захист від вологи
• Простота у використанні дає змогу мінімізувати можливі пошкодження місця з'єднання

Докладний опис

У процесі встановлення гільза нагрівається й відбувається одночасна термоусудка оболонки та розплавлення олов'яного кільця, яке спаює кінці провідників.

Застосована для напруг до 1 кВ включно. Неприйнятна для з'єднання алюмінієвих провідників, оскільки за нормальних умов алюміній не спаюється оловом.

Для монтажу не потрібен спеціальний інструмент — достатньо нагрівача (електро-фен, газовий пальник), здатного прогріти місце з'єднання до 175 °C.
