Гільза з'єднувальна болтова алюмінієво-луджена KW 185-400

999 ₴

  • В наявності

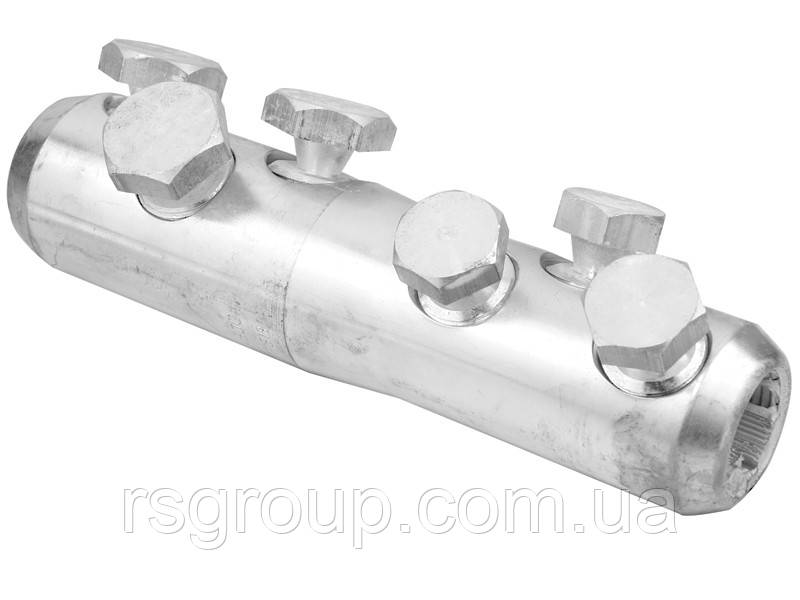

Гільза з'єднувальна болтова алюмінієво-луджена KW 185-400
Гільза з'єднувальна болтова алюмінієво-луджена KW 185-400В наявності
999 ₴
+380 (67) 574-11-01
KYIVSTAR
+380 (67) 574-11-01
KYIVSTAR
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Гільзи болтові алюмінієві луджені (до 10кВ)

Призначення: для з’єднання мідних і алюмінієвих проводів та кабелів, незалежно від їхньої геометрії (круглі і секторні жили), і класу гнучкості (моножильні та гнучкі багатодротяні проводи).

Метод монтажу: за допомогою болтів зі зривними головками.

Матеріал: алюмінієвий сплав з лудінням.

Одиниця виміру: штука.

Напруга номінальна: < 10000В

Наконечники і гільзи зі зривними болтами:

  • Мають захисне покриття (лудіння), яке захищає від вологи та інших факторів зовнішнього середовища, що збільшує термін служби, а також дозволяє використовувати їх з проводами з різних металів;
  • Є мультирозмірними.  Гільзи з'єднувальні одного номіналу можна використовувати з декількома розмірами проводів (від 4 до 6 номіналів перерізу проводів для кожного виробу);

Поєднання мультирозмірності і великої площі контакту досягається за рахунок внутрішніх уставок. Для проводів початкових номіналів діапазону, заявленого для виробу, використовується уставка, яка зменшує внутрішній діаметр. Для застосування з проводами великих номіналів, гільзи використовуються без уставок;

  • Гільзи зі зривними болтами містять контактну пасту, що поліпшує електропровідність, і перешкоджає процесам окислення;
  • Конструкція болтів розрахована для зриву головок при досягненні зусилля, що забезпечує надійну фіксацію гільзи на жилі кабелю;
  • Розташування болтів зі зміщенням їхніх осей один до одного збільшує площу контакту, і механічну міцність з'єднання;
  • Кожен болт має мінімум дві ділянки з меншим діаметром, завдяки чому зрив головки для різних розмірів кабельних жил відбувається в різних місцях, але не вище рівня корпусу гільзи;
  • Отвір для кабелю розташований по центру, без зміщення до будь-якої зі стінок хвостовика (центрально-симетричне розташування), що робить розподіл напруженості електричного поля більш рівномірним;
  • На внутрішній поверхні стінок є поперечна насічка (у вигляді різьблення), яка збільшує механічну міцність з'єднання гільзи з проводом.

Найменування Переріз
номін.,
(мм²)
L₁,
(мм)
W,
(мм)
d,
(мм)
Кіл-ть
болтів
AF,
(мм)
KW 10-35 10-35 45 19 8.5 2 10
KW 25-95 25-95 65 24 12.8 2 14
KW 35-150 35-150 80 28 15.8 2 17
KW 95-240 95-240 125 33 20 4 19
KW 120-300 120-300 140 37 24 4 22
KW 185-400 185-400 170 42 25.5 6 22



Характеристики
Основні
ВиробникRS Group Company
Країна виробникКитай
Матеріал виробуАлюміній
Тип накінечникаГільза
Спосіб монтажуБолт
Інформація для замовлення
  • Ціна: 999 ₴
