Кнопки керування поворотні TK5-AD (AJ)

Призначення: Кнопки управління поворотні TK5-AD(AJ) служать для комутації електричних ланцюгів управління за допомогою повороту клавіші на невеликий кут в одному або двох напрямках до упору (в крайньому положенні відбувається спрацювання контактів). Розрізняються двопозиційні та трипозиційні поворотні кнопки управління. Також важливою характеристикою поворотних кнопок є наявність фіксації або самоповернення клавіші (після повороту клавіша фіксується в новому положенні, або самостійно повертається у вихідне положення). Призначені для керування електротехнічними пристроями.

Існує два основних види поворотних кнопок управління (TK5-AD та TK5-AJ), які відрізняються один від одного тільки розміром поворотної клавіші "важеля".

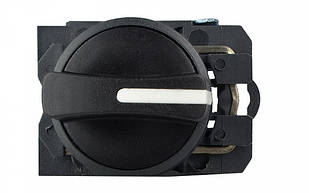

Кнопки TK5-AD мають поворотну клавішу у формі короткого важеля, а кнопки TK5-AJ має велику довжину поворотної клавіші.

Тип контакту: 1NО/1NО+1NC

Функція кнопки: Старт/Стоп

Робоча температура С: від -5 ..... до +60 ° С

Підсвічування: Ні

Зносостійкість механічна, циклів: 10⁶

Зносостійкість електрична, циклів: 10⁵

Ступінь вологозахисту кнопок TK5: IР40 (з зовні, після правильної установки на поверхню IP 54)

Робоче становище: довільне

Колір: чорний

Особливості конструкції:

• Кнопки TK5 застосовуються в електричних ланцюгах змінного струму частотою 50/60 Гц з напругою до 660 В та постійної напруги до 400 В;
• Кнопки TK5 комплектуються універсальними блок-контактами TK5-BE двох видів: 101 (NO) – нормально розімкнений та 102 (NC) – нормально замкнутий;
• Можлива кількість перемикань за хв – не більше 5;
• Кнопки встановлюються на панелі, в установочні отвори діаметром 22 мм, фіксуються гвинтовими затискачами;
• Провід та контактний блок з'єднуються гвинтами. За потребою допускається встановлення додаткових контактів у необхідному варіанті на осі до 3 шт;
